СТРОИМ ПАРАБОЛУ НА КОМПЬЮТЕРЕ
Зачем это нужно? Да мало ли зачем?.. Если вы, например, собрались изготовить собственными руками спутниковую антенну, то без труда найдете в Интернете несколько статей на эту тему. Какую бы из них вы ни приняли за руководство к действию, вам придется строить параболу. Обычно автор рекомендует вооружившись формулой y = ax2 подставить в нее значения и по полученным точкам на листе ватмана построить искомую линию. Мне это понадобилось для написания статьи «Исследование эффективности мультифида графическим методом».
В "Википедии" в статье «Парабола» описан иной способ построения.
«Параболу можно построить «по точкам» с помощью циркуля и линейки, не зная уравнения и имея в наличии только фокус и директрису. Вершина является серединой отрезка между фокусом и директрисой. На директрисе задаётся произвольная система отсчёта с нужным единичным отрезком. Каждая последующая точка является пересечением серединного перпендикуляра отрезка между фокусом и точкой директрисы, находящейся на кратном единичному отрезку расстоянии от начала отсчёта, и прямой, проходящей через эту точку и параллельной оси параболы.»
Этот способ мы и возьмем на вооружение, но строить будем на компьютере. Ведь это проще и точнее. И ни линейка, ни циркуль нам не понадобятся. В той же статье находим, что все параболы подобны. Это очень кстати. Построив один раз, можно будет сколько угодно растягивать ее по горизонтали или вертикали, добиваясь необходимой формы.
Строить будем в редакторе векторной графики. Подойдет практически любой. Я возьму CorelDRAW.
Создаем новый документ, задаем размеры страницы. Я взял 120х110см потому что решил смоделировать антенну 90 см с фокусным расстоянием 45 см. Открываем Tools->Object Manager, слой Layer1 переименовываем как-нибудь чтобы было понятно. Я назвал его "Основа". В меню выбираем View. Ставим галочки Rulers, Guidelines, Snap to Guidelines. Строим вспомогательные линии: View->Guidelines setup->Horizontal. Добавляем 3 горизонтальные линии - 10, 55 и 100 см. Нижняя будет директрисой, в середине центральной будет находиться вершина, а в середине верхней - фокус параболы.
Vertical - добавляем вертикальные линии через каждые 10 см. Точку с координатами 60;100 обозначаем красным крестом. Это будет фокус будущей параболы.
Щелкаем по карандашу в свойствах слоя - делаем его неизменяемым.
Создаем новый слой. Называем его "Вспомогательный". Выбираем инструмент Freehand Tool (карандаш). Зажимаем клавишу Ctrl и удерживаем ее до конца построения отрезка. Устанавливаем курсор в центр красного креста, щелкаем левой клавишей мыши, ведем отрезок до пересечения с нижней вспомогательной линией, щелкаем еще раз. Получился вертикальный отрезок. Снова зажимаем Ctrl, устанавливаем курсор в пересечение только что построенного отрезка со средней вспомогательной линией, строим перпендикуляр произвольной длины. Выделяем оба отрезка, щелкаем на пиктограмме Group (сгруппировать). Это и будет тот самый отрезок с серединным перпендикуляром.
Копируем его в буфер обмена и вставляем 5 копий. Выделяем одну из копий, открываем окноwww.pornmobile.online Transformations (Window->Dockers->Transformation->Rotate), Ставим галочку в левом верхнем углу свойств нашего объекта. Центром трансформаций будет левый верхний угол, то есть вершинная точка вертикального отрезка. А она у нас совпадает с фокусом параболы. Щелкаем на выделенном объекте. Квадратики по углам превращаются в дуги со стрелочками - объект можно вращать. Поворачиваем объект до пересечения нижней точки вертикали с седьмой вспомогательной вертикальной линией. Щелкаем на объекте еще раз. Дуги снова превращаются в квадратики. Тянем до пересечения с директрисой. Проделываем эти процедуры несколько раз до тех пор, пока нижняя точка отрезка не совпадет с точкой пересечения вспомогательной линии и директрисы. То же проделываем с оставшимися четырьмя объектами. По точкам пересечения серединных перпендикуляров с вспомогательными линиями, к основаниям которых выведены концы отрезков, и будет проходить наша парабола. Делаем этот слой неизменяемым.
Создаем еще один слой. Назовем его "Парабола". Соединяем крайние точки будущей параболы прямой. Я специально сделал ее красной. Выбираем инструмент Shape Tool, щелкаем на прямой правой кнопкой мыши, в открывшемся меню выбираем To Curve (в кривую). Снова щелкаем правой кнопкой, Add. И так 5 раз - добавляем 5 точек преобразования.
Перемещаем эти точки в точки пересечения серединных перпендикуляров с вспомогательными вертикалями, а стрелочки отходящие от точек, не изменяя их длины, направляем вдоль серединных перпендикуляров. Половина параболы готова.

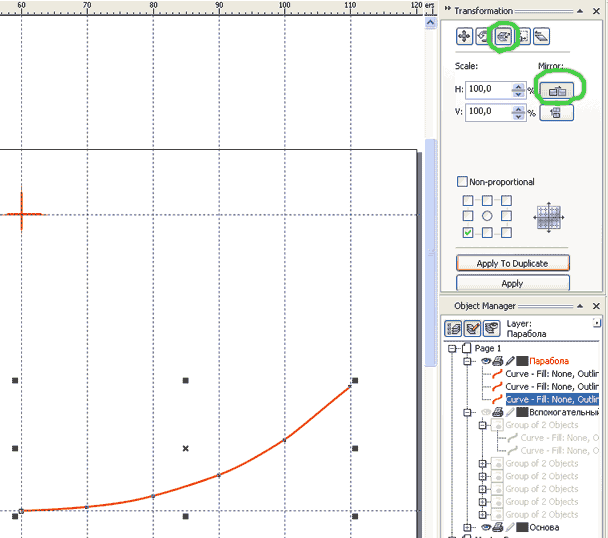

Делаем все слои кроме верхнего невидимыми, в доке "Transformation" открываем вкладку "Mirror", выделяем параболу. Выбираем "отобразить по вертикали", точку относительно которой будем отображать, щелкаем "Apply To Duplicate".
Дублируем крестик, обозначающий фокус на верхнем слое и группируем все элементы верхнего слоя.
Я своей цели достиг. А вам еще нужно найти способ распечатать это в натуральную величину.
Сергей СОКОЛОВ. Специально для www.sat54.ru 2008 год. Написать автору Обсудить статью в нашем фооруме
|
