1.1 Вступление.
Как известно, для того чтобы создать хорошую скульптуру, нужно взять большой кусок мрамора и отсечь все лишнее. В то же время для того, чтобы появился на свет хороший спутниковый ресивер, прежде чем что-то отсекать нужно десять раз подумать. Иногда, наоборот следует немного добавить. Особенно это справедливо, если касается приемника для просмотра HD-каналов... Итак перед нами второй операторский ресивер пакета спутникового телевидения Радуга ТВ, сделанный с использованием технологии Secure Silicone. В чем его особенность и главное отличие от первого ресивера? В чем его преимущество, и какие подводные камни присутствуют? Почему заголовок статьи назван именно так: радужный - это от слова радуга или от слова радоваться? Надеюсь, данный обзор поможет Вам это понять.
1.2 Упаковка. Начнем с упаковки. Описывая упаковку от приемника World Vision S517IR, я обращал внимание, что одежка того ресивера явно не соответствовала внутреннему содержанию коробки. Да и название проекта, для которого этот аппарат был предназначен, в моем понимании, требовала буйство красок при оформлении упаковки для операторского ресивера. Теперь передо мной второй ресивер. Но упаковка один в один точно такая же, блеклая и невыразительная, которая была в первых партиях ресиверов World Vision S517IR (сейчас упаковка у S517IR изменена на красочную с логотипами оператора). Где семь цветов радуги? На коробке их нет... Может внутри?
Поспешу открыть коробку. Достаю из нее совсем немного: пульт дистанционного управления, батарейки к нему, инструкцию по эксплуатации, кабель для подключения к телевизору по интерфейсу HDMI и собственно сам ресивер. Заинтересованный читатель тут же может спросить: не обнаглел ли ты часом парень и где ты видел более богатую комплектацию? Скажу честно, что видел. Но в данном случае комплектация, в моем понимании, оптимальна. Добавлять в набор еще несколько кабелей для подключения к телевизору явно нерационально. Раз ресивер предназначен для просмотра телевидения высокой четкости, то и подключаться он должен к телевизору с поддержкой HDTV. А в таких телевизорах вход HDMI должен быть по умолчанию. Тем более наилучшее качество изображения достигается именно при подключении по HDMI.
1.3 Внешний вид.
Ну а теперь посмотрим на дизайн самого ресивера. В принципе все по-европейски строго и без излишеств. Явно выделяется кнопка включения ресивера, окаймленная красным ободком. Здесь явно просится оригинальная подсветка вокруг кнопки при включении аппарата. Но дизайнеры не стали этого делать. Зря, по-моему... Такая подсветка стоила бы копейки, а в оригинальности бы явно добавила. Дисплей на ресивере только цифровой. В режиме ожидания на нем отображаются часы, во включенном состоянии - номер канала. В принципе самый необходимый минимум информации.
Развернем ресивер. Здесь тоже особого разнообразия не наблюдается. В моем понимании здесь собран самый необходимый набор, так называемая золотая середина: антенный вход, СОМ-порт, тюльпаны для подключения телевизора по композитному входу, тюльпан цифрового звука, выход HDMI, скарт и тумблер включения сети. В принципе ничего более и не нужно для операторского ресивера. Единственное, что у меня вызвало недоумение - это применение тюльпана для цифрового звука. Сейчас наиболее распространено подключение SPDIF по оптическому кабелю. Что касается компонентного выхода, то если ресивер предназначен для просмотра HD каналов, то явно будет правильнее подключение по HDMI. Поэтому присутствие компонента в HD ресиверах считаю необязательным.
1.4 Изучаем меню. Пора приступить к изучению "мозгов" ресивера. Подключаю с помощью кабеля HDMI аппарат к своему постоянному "партнеру" в тестах - плазменному телевизору Pioneer PDP-506XDE, к антенному входу присоединяю антенный кабель, "заряжаю" пульт дистанционного управления батарейками и включаю ресивер в сеть. Далее выключатель сети на задней панели перевожу в положение "Вкл" и жму в левом верхнем углу пульта ДУ красную кнопку. На мгновение вспыхивает логотип Радуга ТВ и через несколько секунд на экране появляется до боли знакомое меню на английском языке. Точно такая же идеология OSD была у ресиверов марки Golden Interstar серий DSR и GI-S, затем встречалась в ресиверах Galaxy Innovations... Здесь про себя отмечаю сразу два минуса. Далее в процессе тестирования мне ни разу не удалось увидеть логотип Радуга ТВ. Никакие сбросы в заводские не помогли. Также не выводит в этот режим полное отключение питания ресивера. Поэтому фото логотипа мне сделать не удалось. Второй минус относится к стартовому языку меню. Ресивер ведь делался для российского оператора! Почему же нельзя было сделать стартовым русский язык? Мне лично это непонятно... Для удобства описания захожу в раздел "Предпочтения" и меняю язык меню.
Описание меню начну с антенных установок. Для этого жмем на название соответствующего раздела. Появляется запрос пароля. По умолчанию он здесь "0000".
Зато спутник ABS-1 в списке спутников на первом месте! Так и должно быть у операторского ресивера. Про себя отмечу, что список спутников у этого ресивера достаточно хороший. Видно, что перешел он по наследству от упомянутых выше предков. Однако стоит сказать, что многое в этом списке уже устарело. Есть спутники, которые не работают уже на орбите (Экспресс АМ2). Нет некоторых новых спутников (например Intelsat-15). Совершенно отвратительно обстоит дело с восточными спутниками (самый восточный Asiasat 2 - позиция 100,5Е, который тоже уже заменен на Asiasat 5). А как же русские спутники Экспресс АМ33 (96.5Е) и Экспресс АМ3 (140Е)? Почему про них забыли? Также неважно обстоит дело с обновлением списков транспондеров на многих спутниках (так у Бонума нет транспондера 12380). Заинтересованный читатель опять может недоумевать: зачем операторскому ресиверу содержать корректную информацию о других спутниках? На этот вопрос отвечу чуть позже. В ресивере есть одна очень интересная особенность...
Делаем настройки применительно для моей системы. Про себя отмечаю, что согласно "родословной" сохранена поддержка протоколов DiSEqC 1.0 и 1.1, а также поддержка моторов, работающих по протоколам DiSEqC 1.2 и USALS.
Поскольку у меня в системе используется мультисвитч приходится менять поляризацию транспондеров на противоположную. Из-за сильных морозов совсем не хочется лезть на крышу и перекидывать кабеля с одного конвертора на другой чтобы начали приниматься трансподеры в обеих поляризациях с ABS-1. Впрочем, к тестируему ресиверу это не имеет уже никакого отношения.

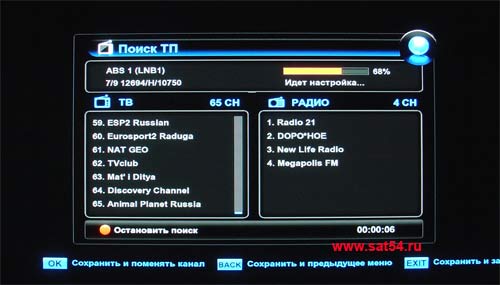

Жму синюю кнопку и начинаю сканировать каналы.
По окончании сканирования появляется надпись "Законченно". Именно так с двумя буквами Н. Орфографические ошибки встретились в ресивере еще в некоторых местах. По мере описания буду обращать на них внимание, чтобы программисты производителя могли в будущих версиях программного обеспечения подкорректировать их.
Жму на кнопку ОК и ресивер переключается в полноэкранный режим с выводом списка каналов на экран.
Пришла очередь "спарить" ресивер и карту доступа. В очередной выражаю благодарность руководству спутникового оператора Радуга ТВ за предоставленную возможность протестировать ресивер с помощью имеющейся у меня карты установщика. Устанавливаю карту доступа в слот встроенного картоприемника и ... Что это? На экране ресивера такая надпись:
... Вытаскиваю карту, вставляю снова. Опять тоже самое. С недоумением проверяю правильность установки карты - все правильно чипом вниз. Вставляю третий раз, легкий щелчок в самом конце и карта принята. Что это было: залипшие контакты или облой на пластиковых деталях картоприемника я так и не понял. Более этот дефект не проявился ни разу. (В том числе и на втором приемнике. Прим.автора) Отправляю данные по карте и данные ресивера оператору. Через некоторое время появляется картинка.
Что ж, теперь продолжим изучение меню уже на фоне изображения платных каналов. Раздел "Настройка системы". По большому счету этот раздел практически полностью повторяет содержимое подобного раздела ресивера Galaxy Innovations S3489.
Для полноты показа приведу фотографию с показом нижних подразделов это пункта, которые не видны на первой фотографии. Сразу замечу, что обновление программного обеспечения возможно только через спутник. Раздел обновление данных через USB позволяет сохранять и записывать только список каналов. С остальными подразделами ознакомимся чуть ниже.
Подраздел "Редактирование каналов" подробно описывать не буду, так как он очень хорошо описан в инструкции по эксплуатации. Замечу только, что изучить пользователю его нужно обязательно, так как именно здесь создаются фаворитные списки.

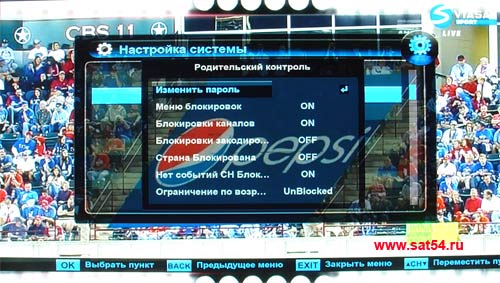

Раздел "Родительский контроль" достоин более детального рассмотрения, чем я это делаю обычно. Здесь кроме смены пароля еще четыре функции: ограничение доступа на просмотр каналов, к настройкам меню, на просмотр кодированных каналов, по возрастному ограничению (доступные параметры 12+/16+/18/Все заблокировано/Все доступно).
Раздел "Информация". Обычно в этом месте содержалась информация о программном обеспечении ресивера. Теперь же абонент может найти телефон круглосуточной техподдержки и платежные реквизиты для продления подписки. Очень удобно! Вот только забыли название организации - получателя платежа упомянуть. А без названия ни один банк платеж не примет!
Подраздел "Таймер событий". Непонятно почему в тот момент, когда заходим в него, название раздела меняется на "Резервирование". здесь, я считаю, легко разберется любой человек мало мальски общавшийся с таймерами в своей жизни. Все просто и понятно. Здесь программируются: время выключения (варианты 10, 20, 30, 60 и 120 минут), запись программ на USB-носитель, время включения ресивера (будильник). При программировании будильника позаботьтесь чтобы и Ваш телевизор был в это же время включен. В противном случае ничего не увидите.
Очень полезная опция, которая есть далеко не во всех ресиверах - это программирование кнопок пульта на вызов внутренних функций ресивера нажатием одной кнопкой. Сам я этим пользуюсь постоянно. Удобная штука. Название кнопок слева, функции, которыми они могут управлять - справа. На фотографии все доступные функции не видны. Поэтому я их перечислю: FTA/CAS, сортировать по спутникам, сортировка каналов по алфавиту, выбор режима аудио/видео, встроенная лупа, режим сна, вывод телетекста, вывод субтитров, календарь, таймер событий, общий интерфейс, почтовый ящик, мировое время, осциллограф (вывод уровней мощности и качества сигнала), приложения.

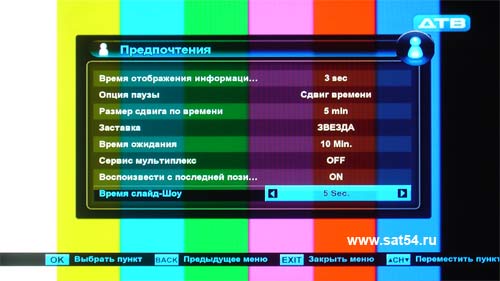

Раздел "Предпочтения". Для ясности: здесь содержаться индивидуальные настройки пользователя. Язык меню - их здесь двадцать четыре: русский, чешский, греческий, голландский, немецкий, португальский, испанский, венгерский, итальянский, индонезийский, словенский, шведский, словацкий, литовский, румынский, эстонский, латышский, финский, английский, арабский, персидский, турецкий, французский, польский. Зачем столько? Неужели в Индонезии Радугу тоже смотрят?
Весь список индивидуальных настроек не вмещается на два экрана.
Приходится делать три фотографии. В этом разделе есть баг, связанный с отображением названий подразделов. При подводе курсора к нужной настройке ее название начинается посвечиваться голубым цветом. Но это справедливо только не для пунктов: "Время отображения информации", "Воспроизвести с последней позиции", "Время на дисплее в режиме ожидания". В этом случае при выборе упомянутых подразделов их названия становятся еле различимыми. Похоже эти пункты добавляли в софт позже и забыли сделать для общие для всего меню параметры.
Совершнно не нужный по моему мнению раздел меню "Игры и приложения". Сейчас в сотовых телефонах игры продвинутее и лучше. Зачем ими место в памяти занимать?

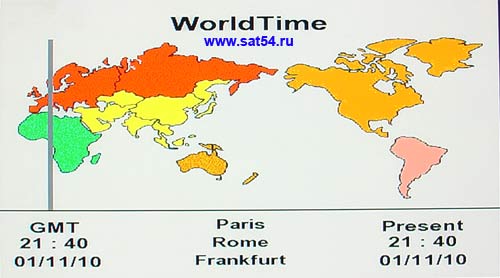

Что дает нам мировое время? Только правильно настроить часы в ресивере! Больше ни для чего.
Календарь в ресивере? Неужели в жизни календарей мало?
Раздел служебной информации, связанный с работой встроенного картоприемника, встроенных сервисов, почты оператора. К почте мы еще вернемся. На остальные разделы немного поподробнее поглядим.
Так выглядит информация о карте. Лучше бы было, чтобы эта информация была тоже русифицирована. Для обычного абонента достаточно знать, что карта вставлена, ее номер и версию кодировки. Остальное можно было бы опустить, даже идент провайдера и национальную принадлежность.

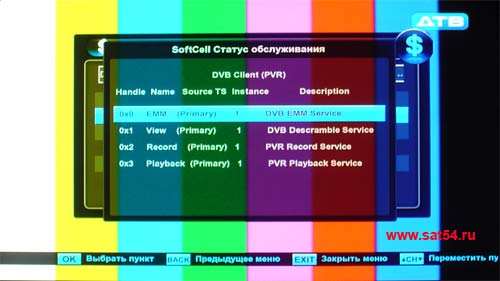

Это подраздел служебной информации о работе встроенных сервисов.
Весь максимум информации в подразделе "Версия загрузчика". Именно здесь содержится серийный номер ресивера. Сначала не обращал на это внимание. Оказывается первый серийный ресивер приехал ко мне. Здесь же: версия загрузчика, дата выхода прошивки ресивера (23 августа 2010 года), а также необходимый для активации карт номер встроенного чипа (CSSN).
А это подраздел "Компоненты". Здесь собрана информация о версиях частей ресивера. Информация интересная только для специалистов. Обычному абоненту она ни к чему.
1.5 Пульт дистанционного управления.
Пришла пора "разобраться" с пультами дистанционного управления. Я не оговорился. Действительно речь будет идти не об одном пульте. Не знаю почему ошибка не была замечена сразу, но после первых дней тестов мне пришлось передать замечания по работе пульта дистанционного управления производителю и после этого были внесены изменения в конструкцию. Само внутреннее наполнение пульта не изменилось. Измелись только надписи на кнопках. В первом варианте (тот что слева) часть функциональных кнопок вверху пульта не соответствовала нанесенным на них надписям. В последнем варианте (тот, что справа) ошибок уже нет. Сам пульт для меня ничего нового не принес, так известен мне очень давно со времен ресиверов Golden Interstar. Тем, кому приходилось общаться с ресиверами этой фирмы (серии DSR и Xpeed), а также с ресиверами от Galaxy Innovations (например S3489), привыкнуть к кнопкам этого исполнения "лентяйки" не составит большого труда. Во всяком случае я был с пультом на ты уже с первых минут.
Собственно нового здесь ничего особо нет. Те же вспомогательные функции. Например кнопка VFormat - позволяет изменить формат разрешения картинки на экране телевизора. Кнопка с одной стороны лишняя, с другой наоборот полезная. Достаточно часто обращаются клиенты с претензией, что у них на экране ничего не показывает. А дело заключалось именно в этой кнопке. По незнанию люди просто переводили формат видео в тот режим, который их телевизор не поддерживает и получали квадрат Малевича. А поскольку так переключить можно и внутри меню в настройках, то налицо полезность этой кнопки. Если помнить алгоритм пользования этим режимом можно достаточно легко вернуть экран в нужный режим.

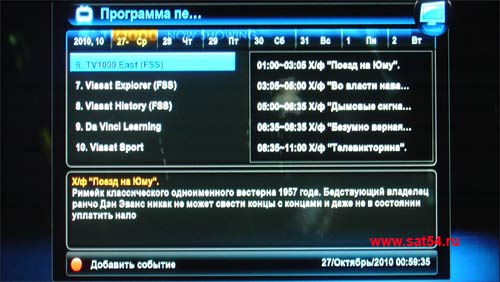

Кнопка EPG отвечает за вывод программы передач. Здесь ничего нового. Так выглядит вывод программы передач в режиме "Матрикс". В разделе меню "Предпочтения" можно изменить вывод EPG на режим "Звезда".
Кнопка с изображением сердечка интуитивно понятна - должна отвечать за обращение к фаворитным спискам. Для непосвященных в премудрости нашего слэнга: фаворитные - это любимые каналы. А в этом ресивере можно создать таких списков аж целых восемь! Причем один и тото же канал может участвовать в любом фаворитном списке. Таким образом все члены семьи могут создать для себя свой список любимых каналов. Создание списков происходит в меню в разделе "Настройка системы" - подраздел "Редактирование каналов".
Так выглядит экран телевизора в режиме прослушивания радиоканалов. Сам я радиоканалы со спутника не слушаю никогда, предпочитая ему музыкальные телеканалы. Почему-то так сложилось, что радиопередачи мне становятся интересны только когда сажусь за руль автомобиля.
Но стоит отметить, что большинство функций аналогично работают и с радиоканалами. Например такой экран мы видим при нажатии на кнопку "SORT" - сортировка.

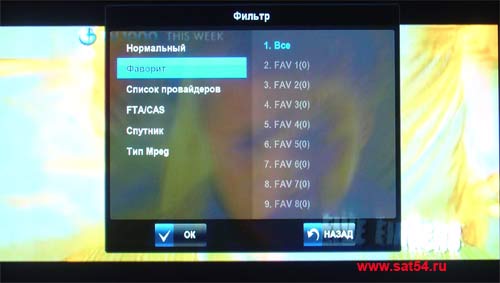

Кнопка "FILTER" вызывает режим включения фильтров каналов. Кроме фаворитных списков, являющихся также по сути фильтром, здесь можно отфильтровать каналы по провайдерам (если перевести более точно, то в данном случае провайдером являются спутниковые операторы),...
... по типу кодированности каналов (открытые - кодированные),...
... по спутникам...
... по типу формата сжатия видеоизображения (MPEG1, MPEG2, MPEG4).
1.6 Немного про изюм.
Ну а теперь нужно поговорить о качестве изображения выдаваемого этим ресивером. Но перед тем как это делать, расскажу об одной примечательной вещи, про которую я практически еще не упоминал. Конечно, взгляд специалиста мог увидеть раздел меню, о котором рассказа еще не было. Чтобы стало понятно, какая изюминка скрывается внутри, откинем переднюю крышку приемника.
Увидели? Кроме встроенного слота для карты Радуга ТВ в ресивере есть еще USB-разъем для подключения флешек и два слота Common Interface. Да, ресивер умеет записывать программы на USB-носители и может смотреть других операторов, теперь может. Первый экземпляр этого ресивера, к сожалению, САМ-модули не воспринимал ни под каким соусом. Именно из-за этого мне пришлось почти месяц ждать нового ресивера. Зато теперь я уже реально могу протестировать работу САМ-модулей с картами различных операторов. А поскольку конец 2010 года ознаменовался появлением HD-каналов, которые принимаются на территории Сибири, то можно и качество картинки сравнить. Впрочем, обо всем по порядку. Сначала зайдем в раздел меню "Информация и системе". Как видим версия софта здесь уже другая - от 19 ноября 2010 года.
На следующей фотографии комплект CAM-модулей и карт доступа различных операторов, которые я использовал для тестов.
То, что изображено на фото работает в ресивере в любых сочетаниях. Причем я бы сказал, что работает все это достаточно неплохо. Нарекания есть, но мы к ним вернемся чуть ниже. Каналы переключаются достаточно быстро с минимальными задержками. Единственное предостережение касается САМ-модулей DRE. "Зеленый" модуль MPEG4 DRE Crypt сам по себе достаточно сильно греется и при его использовании я бы всегда отключал ресивер от сети задним тумблером (в случае, когда ресивером не пользуетесь). Хоть у ресивера достаточно хорошо сделан отвод тепла, но при эксплуатации в течении 5-6 часов температуру корпуса САМ-модуля рука держит с трудом. В случае, если САМ-модуль MPEG4 DRE Crypt установлен в слот, то по-другому выглядит появление картинки при переключении каналов. Сначала пропадает изображение предыдущего канала, секунду темный экран, потом появляется изображение нового канала. Но оно совершенно нечеткое, размытое и все в квадратах. Такой вид экран имеет примерно полторы-две секунды.
Потом картинка становится четкой и замечаний практически нет.
В случае, если в картоприемнике нет карты Радуга ТВ, замечена особенность алгоритма перебора карт доступа. Считаю примененный алгоритм несколько неправильным и нуждающимся в корректировке. Предположим я смотрю канал из пакета НТВ-ПЛЮС Восток, затем переключаюсь на канал даже не другого оператора, а того же НТВ-ПЛЮС. И очень часто вместо картинки нового канала сначала появляется вот такое изображение с сообщением об ошибке (еще одна грамматическая ошибка в слове "вставьте"). И только через секунду-две появляется картинка.
Если переключать с одного оператора на другого, то эта картинка будет выводится постоянно. Мне кажется, что достаточно изменить алгоритм опроса карт и проблема отпадет сама собой. Сначала должна опрашиваться карта, которая использовалась на предыдущем канале, потом остальные карты. Причем можно было бы сделать отмену опроса карт, которые не установлены в ресивер вообще, то есть опрашивать только установленные карты. Так выглядит раздел меню "Общий интерфейс". Именно здесь содержится информация о модулях и картах. В данном случае установлены следующие модули: MPEG4 DRE Crypt и SMIT Irdeto SS (Континент).
Вот так выводится информация о модуле с англоязычным меню.
Ну а теперь стоит упомянуть о встроенной почте. Работая с ресивером, однажды увидел на экране желтый квадратик с буквой М внутри. Ага, почта пришла - подумал я.
Действительно, внутри ресивера в разделе "Post Box" находилось сообщение от оператора. Только на английском языке. Рекомендую такие сообщения сразу просматривать и, если не нужны, сразу удалять. Если этого не делать, то желтый квадрат будет на экране постоянно. Не знаю как других, но меня он почему то раздражает.
Теперь вернемся к разбору качества изображения. Сравнивать качество картинки при подключении по тюльпанам и по HDMI я не буду, так как и так понятно, что на плазме подключение по композиту отличается в худшую сторону. Поэтому мой выбор - это HDMI. Здесь картинка намного более четкая, с лучшими цветами и более естественным изображением даже на обычных SD каналах. Мне же хочется проанализировать изображение и качество картинки именно на HD каналах. Как я уже упоминал под конец года в Сибири стали доступны HD каналы. Сначала один канал запустил Орион Экспресс в проекте спутникового телевидения Континент ТВ. И уже в декабре появились два канала у Триколор-Сибирь. Примечательно, что у операторов присутствует один и тот же канал HD Life. И этот ресивер позволил увидеть разницу в качестве передачи канала у названных операторов! На Континенте, по моему мнению канал передается с более высоким качеством! У Триколора канал пережат больше, более заметны артефакты при быстрой смене картинки на изменяющихся участках изображениях. Особенно это заметно в динамичных сценах и в мультфильмах. Хотя по сравнению с обычными каналами качество HD каналов отличается в лучшую сторону настолько сильно, что на обычные каналы возвращаться не хочется. К чему это я? А теперь мы ждем ответного хода от Радуга ТВ... Не случайно ведь ресиверы World Vision S910IR уже в продаже!
1.7 Смотрим под крышку.
Немного остановимся на том, что собственно внутри ресивера. Откручиваю пять винтов, крепящих верхнюю крышку ресивера, и начинаю внимательно изучать содержимое. В материнской плате сразу прослеживаются общие черты из общей родословной с некоторыми ресиверами Dizipia, Golden Interstar, Galaxy Innovations. Что бросается в глаза? Во-первых, достаточно серьезный радиатор на процессоре STi7101. За все время тестов корпус ресивера был чуть теплым. Значит тепло от сердца ресивера отводится эффективно. Предусмотрен, но нераспаян разъем JTAG. Картоприемник и слоты Common Interface от фирмы Concraft. Тюнер без опознавательных знаков производителя модели DNBU08411. Поискал информацию о нем в интернете - не нашел ничегоpornmobile. Единственно понятная надпись на нем LEAD FREE - сделан по безсвинцовой технологии. Объем Flash памяти - 8Мб, DRAM - 192Мб.
Блок питания ресивера построен по классической схеме и по большому счету ничем не отличается по схемотехнике от блоков питания других ресиверов. В данном случае применен уже готовый источник HDP-DX0416. Но как видим на фото, часть деталей не распаяна. Применение более быстрых процессоров увеличило требования к блоку питания по выходной мощности. Разработчики, не мудрствуя, взяли готовое изделие, "выбросили" из него все лишнее и получили требуемый продукт. Видимо таких плат на заводе в наличии достаточно, раз решили не делать пока новую. Уверен, что в следущих партиях блок питания будет изменен. Сам блок питания собран достаточно хорошо. В качестве шим-стабилизатора применена достаточно распространенная 5M0365R. В первичке стоит фильтр импульсных помех, сами входные цепи защищены от перенапряжения варистором. Конденсаторы в блоке питания от фирмы G-Luxon.
Теперь проанализируем все вышенаписанное. Ресивер в принципе получился неплохой. Есть недоработки в плане софта. Однако, я предполагаю, что производитель в содружестве с оператором исправят большинство выявленных недочетов в программном обеспечении и картина будет выглядеть уже гораздо лучше. Что касается железа, то за два с лишним месяца оно не глючило ни разу. Поэтому осталось дождаться только новых каналов в проекте Радуга ТВ. Так что радужными в нашем случае остаются ожидания и мечты.
Все отзывы и замечания по данной статье, а также вопросы по ресиверам для Радуга ТВ прошу оставлять в форуме.
В радужных ожиданиях находился Alex313
ноябрь 2010 г.- январь 2011г.
