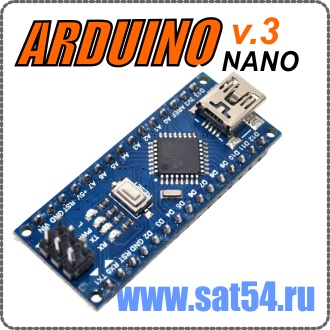

Плата ARDUINO NANO – пожалуй одно из самых доступных решений в области робототехники.
Оптимальное решение для построения готовых проектов на процессоре ATMEGA328P. Выводы унифицированы на всех платах этой серии и разведены на две стороны. Шаг- 2,54мм, унифицированное расстояние между сторонами -15мм. На плате уже установлен цифровой преобразователь USB <> COM, что делает соединение с компьютером , планшетом или ноутбуком очень простым, буквально plug and play. Хотя плата совместима и со стандартными цифровыми программаторами с интерфейсом ISP.
Платы могут быть двух модификаций – отличаются преобразователями USB <> COM.
В одном случае это ИМС FT232RL (FTDI) , в другом это микросхема CH340G (WHC).
Отличия –только в используемых драйверах. Утверждения что одно, почему то, лучше другого не более чем интернет миф.
* Используемый процессор - ATMEGA328P
* Напряжение питания платы ARDUINO NANO – 5В.
(проверено на практике, хотя в большинстве описаний есть формулировка про 7-12V)
*Максимальное напряжение по входу – до 20V (НЕ РЕКОМЕНДУЕМ ПРОВЕРЯТЬ!!)

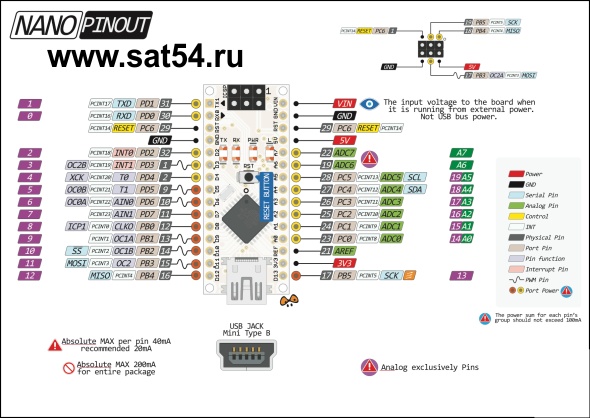

Входы/выходы :
*Цифровые -14шт. Из них:
А. 6шт. Могут быть запрограммированы как выходы с Широтно Импульсной Модуляцией.
Б. 8шт. Цифровые выходы в чистом виде.
Г. Аналоговые входы -8шт.
Ток по этим PIN-ам: 40mA
Примечание:
Плата Ардуино Нано может питаться от различных источников питания.
1. От USB – просто подключите плату к компьютеру, или через кабель USB-mini USB к источнику 5V.
2. Источника с напряжением от 6 до 20 Вольт – вход 30 платы Arduino Nano v.3
(не рекомендуем)
3. Внешний стабилизированный источник 5В- вход 27 платы Arduino Nano v.3
Микрокомпьютер Ардуино Нано сам выбирает цепь питания по алгоритму «подключаться к самому высокому напряжению».
Флэш память Ардуино Нано *:
Общая -32к
Из них -2048 байт – служебная область, загрузчик платы.
*Данные для ATMEGA328P
Проекты Ардуино, которые могут быть реализованы на базе платы Ардуино НАНО в.3
*Пожалуй самое интересное решение- управление умной светодиодной лентой на базе светодиодов 2812.
* Изменение цвета и света, в том числе и с пульта ДУ
* Контроль за температурой
* Контроль за влажностью
* Световой контроль
* Контроль положения в пространстве
* Создание дальномеров
* Вывод цифро буквенной информации на дисплей – нужен lcd 1602 Arduino дисплей
(Arduino LCD)
* Датчики звука/ удара/ излучения
* Работа с RIFD метками – считывание и программирование
* Работа с шаговыми двигателями и серво приводами.
* Дистанционный контроль по каналам GPRS/3G/4G/LTE за любым параметром из перечисленных. (Требуется gsm модуль)
ВАЖНО: Для реализации этих проектов нужны достаточно простые навыки программирования, и нужные Вам датчики Arduino. Если Вам интересно попробовать все и сразу, рекомендуем купить набор, в который входит практически все, что может Вам понадобиться. Так называемый ARDUINO MEGA 2560 KIT.
Что может Ардуино Нано. Смотрите видео на нашем сайте: управление умной светодиодной лентой на базе светодиодов 2812.
