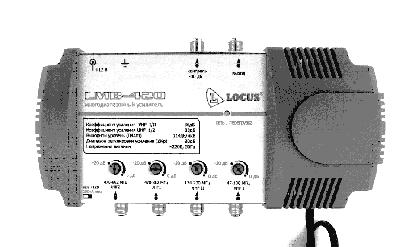

 МНОГОДИАПАЗОННЫЕ УСИЛИТЕЛИ LMB-320, LMB-420,
LMB-421
Новая серия многодиапазонных усилителей
предназначена для построения экономичных сетей телевизионного сигнала во
всем диапазоне частот (48…862
МГц).
Эксплуатационные характеристики
усилителей:
- собраны на современной элементной
базе
- небольшой
коэффициент шума при высоком коэффициенте усиления
сигнала
- высокая надежность и долговечность
устройств
- минимум регулировок и простота
подключения
- входные и выходные разъемы типа «F»
- прочный стальной корпус, обеспечивающий хорошую
экранировку устройства
- встроенный блок питания с возможностью питать
внешние устройства через входные
разъемы
- защита от перегрузки и короткого замыкания во внешних
устройствах
- возможность подачи питания от внешнего источника через
отдельный разъем на
корпусе
- малая потребляемая мощность
- регулировка выходного уровня сигнала раздельно в
каждом диапазоне
- регулировочные элементы и приборы индикации для удобства
настройки вынесены на
лицевую панель
- наличие тестового измерительного разъема позволяет
контролировать уровень
выходного сигнала во время настройки уже полностью смонтированной
телевизионной
сети
Подбор типа усилителя под конкретно создаваемую телевизионную
сеть дает возможность оптимизировать основное соотношение цены и
качества.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
|
Тип усилителя
|
LMB-320
|
LMB-420
|
LMB-421
|
|
Коэффициент
усиления, dB
|
VHF I
|
47-108 МГц
|
33
|
33
|
33
|
|
VHF II
|
174-230
МГц
|
33
|
33
|
33
|
|
UHF
|
470-862 МГц
|
33
|
-
|
-
|
|
UHF 1
|
470-862 МГц
|
-
|
36
|
27
|
|
UHF 2
|
470-862 МГц
|
-
|
36
|
36
|
|
Число
входов
|
3
|
4
|
4
|
|
Коэффициент шума (типовой),
не более, dB
|
6
|
6
|
6
|
|
Максимальный выходной
уровень, dBuV
|
114
|
114
|
114
|
|
Диапазон регулировки усиления, dB
|
0…20
|
0…20
|
0…20
|
|
Ток
потребления от внешнего источника +12 В, мА
|
170
|
260
|
200
|
|
Потребляемая мощность от
сети 220 В, не более, Вт
|
5
|
5
|
5
|
|
Диапазон рабочих температур,
о С
|
0…+40
|
0…+40
|
0…+40
|
|
Габаритные размеры (Д х Ш х
В), не более, мм
|
215х105х60
|
215х105х60
|
215х105х60
|
|
Масса (в упаковке), не более, кг
|
0,75
|
0,75
|
0,75
|
|
');)
