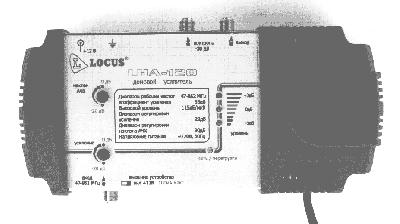

ДОМОВЫЕ УСИЛИТЕЛИ LHA-120, LHA-120D, LHA-121
Push-Pull
Домовые усилители предназначены
для работы в различных распределительных сетях эфирного и кабельного
телевидения для усиления телевизионных сигналов и компенсации потерь в
кабеле снижения и абонентских
устройствах.
Тип усилителя определяется
исходя из конкретной распределительной
сети.
Эксплуатационные характеристики
усилителей:
- собраны на современной
элементной базе ведущих мировых
производителей
- высокая надежность и долговечность
устройств
- входные и выходные разъемы типа
«F»
- минимум регулировок и простота
подключения
- металлический корпус, обеспечивающий высокую
экранировку и дополнительный
отвод
тепла
- возможность
регулировки коэффициента усиления сигнала и наклона
АЧХ
- усилители имеют встроенную систему визуального контроля уровня
выходного
сигнала
- питание усилителей осуществляется от встроенного
либо дистанционного источника
постоянного напряжения ( для модели LHA-120D только дистанционное питание
)
- элементы регулировки и индикации для удобства настройки
вынесены на переднюю
панель
- наличие тестового измерительного разъема позволяет оперативно
контролировать
уровень выходного сигнала при настройке телевизионной
системы
Усилитель LHA-121 имеет более высокий
уровень выходного сигнала при низких интермодуляционных искажениях и малом
энергопотреблении за счет применения в выходном каскаде мощных
транзисторов, включенных по двухтактной схеме (Push-Pull).
Современная элементная база и
оригинальные технические решения позволили создать качественные недорогие
и высоконадежные усилители для работы в сетях различного
типа.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
|
Тип
усилителя
|
LHA-120
|
LHA-120D
|
LHA-121
|
|
Диапазон рабочих частот, МГц
|
47…862
|
47…862
|
47…862
|
|
Коэффициент усиления, не менее, dB
|
33
|
33
|
33
|
|
Коэффициент шума (типовой), не более, dB
|
6
|
6
|
6
|
|
Максимальный выходной уровень, dBuV
|
114
|
114
|
117
|
|
Диапазон регулировки усиления, dB
|
0…20
|
0…20
|
0…20
|
|
Диапазон регулировки наклона АЧХ, dB
|
0…20
|
0…20
|
0…20
|
|
Ток
потребления от внешнего источника +12 В, мА
|
300
|
300
|
450
|
|
Потребляемая мощность от сети 220 В, не более,
Вт
|
7
|
-
|
9
|
|
Диапазон рабочих температур, о С
|
0…+40
|
0…+40
|
0…+40
|
|
Габаритные размеры (Д х Ш х В), не более,
мм
|
215х105х60
|
215х105х60
|
215х105х60
|
|
Масса (в упаковке), не
более, кг
|
0,75
|
0,75
|
0,75
|
Изготовитель: OOО «ЛОКУС
ПРО»
|
');)
