 Основные технические
характеристики

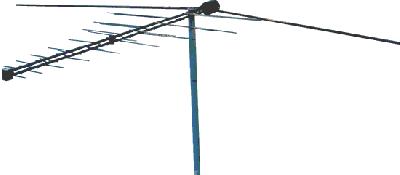

Антенна наружная
индивидуального пользования, предназначена для приёма телевизионных
сигналов на телеприёмники черно-белого и цветного изображения в зоне
уверенного приема телевизионных сигналов.
Антенна рассчитана
для работы в интервале температур от минус 40°С до плюс 50°С и
предельном значении относительной влажности воздуха 100% при температуре
25°С.
Рабочий диапазон :
МВ, ДМВ.
Принимаемые
каналы: 1 - 5, 6 - 12, 21 - 69.
Среднее значение
коэффициента усиления: не менее: 20, 26, 28,5 дб.
Коэффициент
стоячей волны по напряжению, не более: 5, 4, 2.
Коэффициент
защитного действия, не менее: 0, 0, 12 дб.
Указания по применению
Антенна требует
дополнительной установки метровых вибраторов, которые входят в комплект
.
Антенны крепят к
мачтам с обязательным заземлением (на антенне имеется болт М 6 для
подключения заземления). В качестве мачты рекомендуется использовать
металлическую трубу диаметром 40-50 мм. Допускается устанавливать антенну
на балконе, оконной раме или стене, а также менять ее положение в
пространстве в случае необходимости в пределах НЕ БОЛЕЕ 10°
относительно горизонта. При расположении антенны под крышей,
обеспечивающей защиту от осадков, положение антенны может быть любым и
определяется пользователем исходя из максимального качества приема
телесигнала.
При
самостоятельном подключении кабеля снижения к антеннам с антенной коробкой
следует открутить пластмассовую гайку и снять крышку с корпуса антенной
коробки. Пропустить подключаемый кабель в отверстие корпуса, удалить
изоляционные оболочки на конце кабеля на длине 15 - 20 мм, скрутить в жгут
экранирующую оплетку и подключить ее к контакту без маркировки. Жилу
кабеля - к контакту платы, помеченному символом "+". По
окончании монтажа снятую крышку установить на место, совместив стык
резинового уплотнения с выемкой на корпусе коробки. Закрепить
гайкой. |
;)
