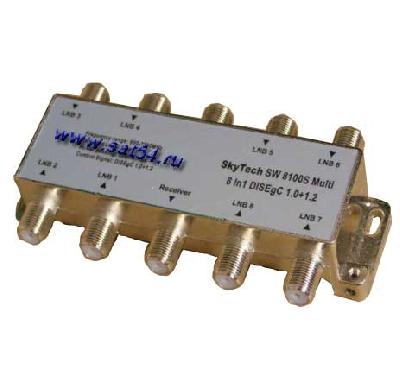

 Diseqc коммутатор SkyTech SW 8100S Multi
Предназначен для коммутирования до 8 конверторов спутникового телевидения с помощью DiSEqC команд поступающих от ресивера.
Параметры коммутатора:
Диапазон частот 950-2300 МГц
Вносимое затухание 3 дБ
Максимальный ток конвертора 0.5 А
Потребляемый ток 30 мА
Поддерживаемые протоколы DiSEqC DiSEqC 1.0, DiSEqC 1.1,DiSEqC 1.2
Коммутатор может работать в трех режимах;
Режим 1 - протокол DISEqC 1.0 Используется, когда Ваш ресивер поддерживает только протокол DiSEqC1.0.
В этом режиме используются только первые 4 входа коммутатора, и возможно подключение 4 конверторов к ресиверу.
Входы A,B,C,D протокола DiSEqC1.0 в тюнере, соответствуют входам LNB1 , LNB2,LNB3, LNB4 DiSEqC коммутатора .При работе в режиме DiSEqC1.0 с тюнерами которые поддерживают и протокол DISEqC1.2 - необходимо проверить , чтобы в меню ресивера, на спутниках, которые Вы программируете ,был выключен режим DISEqC 1.2 - иначе коммутатор начнет выполнять команды этого протокола, и не будет воспринимать команды протокола DiSEqC1.0.
Режим 2 - протокол DISEqC 1.1 Используется, когда Ваш ресивер поддерживает протокол DISEqC 1.1. (Ресиверы GS FTA-7001S, GS CI-7101S, GS VA7200,DRE4000, DRE5000 Openbox 300, Openbox 800, Openbox 820 и др). В этом режиме входы коммутатора делятся на две половины - 1-4 вход и 5-8 вход. Первые 4 входа имеют адрес1, вторые 4 входа имеют адрес 2, и в этом случае возможно подключение до 8 конверторов к одному ресиверу.
Пример настройки в режиме 2.
Настройка ресивера GS FTA-7001S (аналогично и для GS CI-7101S, GS VA-7200,DRE4000, DRE5000) –
в случае, когда необходимо подключить 8 конверторов к одному ресиверу. Для этого подключаем конвертора к портам коммутатора и запоминаем, к какому порту и с какого спутника подключен конвертор. Доступ к настройке переключателей через меню: «Меню»-> «Настройка»->(ввод PIN кода)-> «Системные установки»-> «Настройка антенны».В меню «Настройка антенны» в первом пункте «Антенна» необходимо создать 8 антенн. Номер каждой антенны будет соответствовать номеру порта коммутатора. Чтобы добавить новую антенну , необходимо в пункте «Антенна» выбрать «Новая» и нажать желтую кнопку - и так создать 8 антенн. Затем отредактировать параметры всех 8 антенн в соответствии номеру порта коммутатора-какой тип «Тип LNB»(конвертора) подключен к соответствующему порту. Для 1-4 антенн выбираем «DISEqC вход» - A,B,C,D соответственно и «DISEqC 1.1 вход» - 1. Для 5-8 антенн выбираем «DISEqC вход» - A,B,C,D соответственно и «DISEqC 1.1 вход» 2. Выходим с меню, нажав несколько раз на пульте кнопку EXIT. Затем заходим в меню «Ручной поиск».
В пункте «Антенна» выбираем номер антенны (например -1).В пункте «Название спутника» выбираем название спутника - конвертор с какого подключен к 1 порту коммутатора. Затем вводим остальные необходимые параметры - при правильно введенных параметрах - шкалы в нижней части экрана покажут качество и уровень сигнала. Затем нажать пункт «Начать поиск» - в тюнере пропишутся найденные каналы с транспондера. И таким образом найти каналы со всех 8 спутников. Аналогично настраиваются и другие ресиверы.
Режим 3 - протокол DISEqC 1.2 Используется, когда Ваш ресивер поддерживает протокол DISEqC 1.2.
В этом случае возможно подключение до 8 конверторов к одному ресиверу. Коммутатор программируется аналогично тому, как программируется DiSEqC 1.2 позиционер /мотор/.
Пример настройки в режиме 3.
Выбираем спутник с которого хотим осуществить поиск каналов.
Устанавливаем режим позиционера DISEqC1.2.Выбираем транспондер (ресивер будет осуществлять поиск каналов, используя данные выбранного транспондера),с учетом того, что на данном транспондере есть сигнал, и частота и все остальные данные транспондера не повторяются на других спутниках. Переходим в меню управления позиционером. Сначала необходимо перевести коммутатор в режим "программирования", для этого три раза нажимаем кнопку "Запомнить"(данные о способе перевода ресивера в режим "программирования",берем из инструкции по эксплуатации данного ресивера). Кнопками "Запад" или "Восток" выбираем один из 8 конверторов, настроенный на выбранный нами спутник. Каждый раз, нажав на кнопку "Запад", вход коммутатора переключается на следующую (в сторону уменьшения) позицию и каждый раз, нажав на кнопку "Восток", вход коммутатора переключается на следующую (в сторону увеличения) позицию.
Когда ресивер покажет уровень сигнала на данном спутнике, нажимаем 3 раза на кнопку "Запомнить",
и коммутатор "запоминает", какой конвертор запрограммирован для данного спутника. Таким образом, программируем и другие спутники.
Закончив программирование коммутатора, необходимо перевести ресивер в "Дежурный режим" а затем выключить с сети, что бы снять питание с коммутатора и он "вышел" из режима программирования и запомнил данные по позициям спутников.
При установке в меню тюнера режима DiSEqC1.0 и DiSEqC1.2 одновременно - выполняются команды DiSEqC1.2 протокола.
Это свойство можна использовать, если необходимо подключить более 8 конверторов к ресиверу. В этом случае, на входе ресивера необходимо поставить обыкновенный 4х портовый коммутатор DiSEqC1.0, который будет выполнять команды протокола DiSEqC1.0.Затем к каждому порту коммутатора DiSEqC1.0 подключаем коммутаторы SkyTECH SW8100S Multi. Которые будет выполнять команды протокола DiSEqC1.2.В данном случае возможно подключение 32 конверторов к одному ресиверу.
Коммутатор имеет защиту от короткого замыкания на входах.
После устранения короткого замыкания необходимо перевести ресивер в "Дежурный режим" а затем включить.
DiSEqC коммутатора SkyTECH SW8100S Multi нужно устанавливать в местах, защищенных от попадания атмосферных осадков /дождя, снега/.
