1. Тестируем ресиверы. Встреча третья. Ресивер СSD-03/IR.
1.1 Немного истории.
1.2 Дизайн и внешний вид.
1.3 Заглядываем под крышку.
1.4 Изучаем меню.
1.5 Пульт дистанционного управления.
1.6 Впечатления о работе тюнера.
1.7 Играть в игры или записывать программы?
1.8 Как подружить ресивер с холодильником.
1.9 Итоги.
1.1 Немного истории.
Так получилось, что с ресиверами фирмы Topfield я познакомился лет восемь назад. За это время через мои руки прошло несколько поколений приемников этой фирмы, начиная от простейших FTA-приемников и заканчивая супернавороченными HD-комбайнами. Так что многие достоинства и недостатки ресиверов фирмы Topfield, передающиеся из поколения в поколение мне известны достаточно хорошо. К чему это я говорю? Связь здесь самая прямая: новый ресивер для проекта Континент CSD-03/IR разработан инженерами фирмы Topfield. Само название корейской фирмы Topfield происходит от слияния двух слов: top - лучший и field - область, и поэтому скрыто подразумевает, что сама фирма стремится быть лучшей во всех своих начинаниях. С моей точки зрения у нее достаточно часто это получалось: например, в тех же бестселлерах - в трех моделях FTA-ресиверов TF4000F, TF4100Fi и TF6000Fi. Но были и серьезные проколы в выборе поставщиков компонентов для производства ресиверов. Достаточно вспомнить повальный брак в некоторых партиях ресиверов TF6000Fi и TF6400Ir. В первом случае приходилось массово менять шимки DM0365R в блоках питания ресиверов, во втором случае счет вздувшихся конденсаторов, подлежащих замене шел на тысячи. Но не все так печально, как может показаться читателю. Просто эти ресиверы разошлись по нашей стране десятками тысяч и подавляющее большинство из них работает до сих пор. Ресиверы Topfield я отмечаю прежде всего за свою неприхотливость, надежность в работе и очень достойную чувствительность. Как будет с надежностью в этот раз посмотрим в самое ближайшее время. Тем более продажи тестируемой модели уже начались. Сейчас наша задача - просто посмотреть, что из себя представляет новый аппарат в работе.
1.2 Дизайн и внешний вид.
Внешний вид коробки выполнен в соответствии с принятым дизайном Континент ТВ. Сама коробка не притерпела никаких изменений. В точно такую упаковывались TF4100Fi, TF6000Fi и TF6400IR. Для перевозки достаточно удобный вариант: минимум воздуха, максимум сохранности вложения. Даже в этой мелочи корейцы получают плюсик. Исходя из размера коробки сразу угадывается размер ресивера.

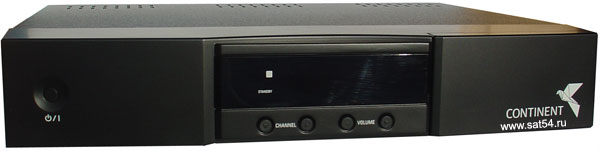

Открыв коробку, видим, что форм-фактор у этого приемника точно такой же, как и у упомянутых выше ресиверов. Вот только дизайн претерпел изменения. Теперь передняя панель по стилю несколько ближе к европейскому стилю. Похоже выполнены и дорогие модели фирмы. Например популярная линейка TF77xx. Здесь конечно несколько попроще, но все-таки...
Мне очень понравилось покрытие верхней крышки ресивера в виде шагрени. Очень стильно. Такое же покрытие встречалось и в последниях партиях ресивера Topfield TF6400IR, но там было выполнено в серо-серебристом цвете. В черном это выглядит намного солиднее. Развернем ресивер. Сзади разъемов не так уж много. Видимо такая была операторская спецификация, приводящая к минимизации цены. Не случайно эта модель дешевле первенца получилась. Хотя в свое время Topfield сдал позиции именно из-за того, что вовремя не смог снизить цены на свою продукцию. Но в данном случае разъем цифрового звука я бы оставил. Ну и за отсутствие компонентного выхода тоже небольшой минус. Получается, что эта модель по функционалу победнее будет, чем CSD-01/IR. С этим можно и спорить и соглашаться. Понятно ведь, что самый простой приемник предназначен для самого массового распространения среди абонентов оператора. А чем дешевле и доступнее аппарат, тем больше людей его выберет.
Нельзя не упомянуть про комплектацию ресивера. В коробке помимо собственно ресивера, мы обнаруживаем красочную инструкцию по эксплуатации, пульт дистанционного управления, батарейки к нему и кабель Азия3-Азия3. По минимуму для подключения есть все. За инструкцию по эксплуатации оценку явно надо ставить оператору. Явная пятерка. До чего все подробно и понятно.
1.3 Заглядываем под крышку.
Прежде, чем включить ресивер в сеть хочу утолить свой интерес к внутренностям ресивера. Очень хочется понять, что перед нами: модернизированный ресивер, сделанный из сертифицированного Irdeto приемника Topfield TF6400IR или абсолютно новый ресивер. Жаль под рукой нет предшественника. Очень интересно было бы сравнить. Крестовой отверткой отворачиваем пять винтов на верхней крышке ресивера. Странно, что гарантийную наклейку не пришлось нарушать - она сама отклеилась. Забегая вперед, скажу что почти на всех ресиверах из этой партии стикер отлепляется без нарушений. А в чем же тогда смысл этой гарантийной наклейки? Непорядок!
Сначала посмотрим на блок питания. Именно это место у ресиверов Topfield эконом-класса вызывало большинство нареканий. Внимательно рассмотрев, замечаю, что первичная цепь блока питания изменена. Вместо привычной микросхемы ШИМ-стабилизатора DM0365R здесь применена другая микросхема A6252. Обусловлено это конечно большим потреблением нового ресивера. Понятно, что работа в стандарте DVB-S2 требует повышенных энергозатрат. В остальном схема блока питания больших изменений не претерпела - блок питания построен по классической схеме. Конденсаторы в блоке питания - фирмы Capson. Но что-то мне подсказывает, что блоки питания и материнские платы делаются в разных местах.
Теперь обратим свой взор на остальную часть ресивера. Картоприемник такой же как и в TF6400IR. А вот на материнке изменений много. Сразу бросается в глаза процессор ресивера. Он из той же серии, что и процессор, примененный в ресивере с привязкой карты оператора Радуга ТВ. Только на этот раз NEC D61317FI. Хорошие процессоры, только медленные. В работе почти не греются и поэтому не требуют внешнего радиатора для охлаждения.
Бросаются в глаза нераспаянные детали. Изначально плата была расчитана на установку второго разъема скарт, разъема для цифрового выхода звука, часто нужного в сервисном обслуживании разъема JTAG. На плате присутствует (хоть и не выведен наружу) СОМ-порт. Ну хоть что-то для сервиса есть.
1.4 Изучаем меню.
Ну теперь можно включить ресивер в сеть и ознакомится со внутренним содержимым меню приемника. Стартовый экран меня несколько раздражает. Точно так же было и у TF6400IR. Непонятные символы на экране, которые меняются в процессе загрузки ресивера смотрятся как-то не очень. Гораздо приятнее индикатор с надписью "Loading", как у CSD-01/IR.
Наконец-то непонятные зюзи сменяются фирменной заставкой Континент ТВ.
Через несколько секунд появляется стартовый экран меню ресивера. Приятно, что теперь стартовый язык русский. Забегая вперед скажу, что всего меню можно настроить на любой из девятнадцати языков: русский, польский, персидский, финский, словацкий, тайский, казахский, английский, французский, немецкий, итальянский, испанский, арабский, греческий, турецкий, датский, шведский, норвежский, голландский.

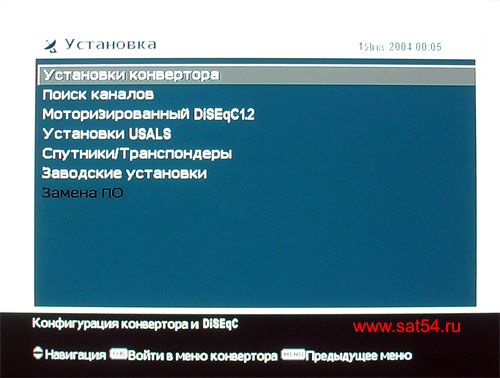

Пальцы интуитивно жмут курсор на пульте дистанционного управления в сторону раздела "Установка". Дизайн меню никаких изменений не претерпел. Уж слишком он уж приелся. Могли что-нибудь и пооригинальнее придумать. Посмотрите на стартовую дату в ресивере (верхний правый угол). Правильно 2004 год - это год разработки этого меню. С тех пор не было никаких глобальных изменений. А все изменения, которые в меню будут, выполнены в другом цветовом решении. Странный подход.
Заходим в раздел "Установки конвертора". Сразу обращу внимание читателя, что все ресиверы Topfield сразу поддерживают протоколы DiSEqC 1.0 и 1.1. Причем делают это очень корректно. Так что на базе этих ресиверов легко собрать систему из 16 антенн. Вот только надо оно операторскому ресиверу? Непонятно. Но все равно опция эта явно бонусная, посколько в этом софте была изначально. Отмечу также, что в списке спутников количество очень большое. Хотя неработающие уже спутники неплохо было бы и убрать.
После выбора нужных настроек переходим в режим поиска каналов. Здесь несколько вариантов поиска. Первый: автоматический, во время которого выполняется сканирование каналов по вбитым в память ресивера транспондерам. Второй: ручной, когда можно отсканировать каналы одного вручную введенного транспондера. Нас в данном случае интересует автоматический режим поиска.
После сканирования спутника Intelsat-15, замечаем, что ресивер нашел только 47 каналов. Получается, что транспондер 12533 в память ресивера внести не успели.
После сканирования каналов, если выйти из меню, Вы видите изображение канала с информационной панелью, где кроме названия канала и названия текущей передачи показываются частота транспондера, на котором вещает канал, текущее время, признак кодированности канала, а также уровни мощности и качества сигнала. Затетим, что попугайчики у этого ресивера большие. Но в то же время если сравнивать со шкалами ресиверов Golden Interstar серии Xpeed (также имеющие высокие показатели), то у ресиверов Topfield шкалы уровней намного информативнее и при настройке антенны меняются плавно, а не большими скачками.
Полазим еще по меню. Также в базе ресивер поддерживает поворотные устройства по протоколу DiSEqC 1.2...
и USALS.
Заходим в раздел "Спутники/Транспондеры". Заходя в соответствующий подраздел меню, здесь можно "поработать" со спутниками и транспондерами. Спутники можно удалять, создавать, переименовывать. Транспондеры - создавать и удалять. Не забывайте перед выходом из меню выбрать "Сохранить" - иначе все Ваши усилия пойдут насмарку.
Раздел меню "Системные установки". Здесь находятся разделы сервисных настроек, которые пользователь делает под себя. Первые четыре раздела мы посмотрим чуть ниже. Пункты "Прозрачность меню", "Время показа инфопанели" понятны по своему названию. Пункт "Позиция инфо-окна" позволяет перемещать инфопанель по вертикали со смещением относительно низа экрана. Режим ожидания может быть пассивным и активным. В активном режиме на экране дисплея отображается текущее время, а в пассивном не выводится ничего. Насколько это позволяет экономить электричество непонятно, но как то без часов ресивер уже не смотрится. Интересная функция "Автообновление списка". Есть далеко не на всех ресиверах. При выборе режима "Вкл" (включено) позволяет каждый раз при включении ресивера в сеть автоматически сканировать транспондеры и соответственно при каких либо изменениях изменять список каналов. Для оператора явно нелишняя функция.
Так выглядит подраздел установка времени. Все настолько обыденно и ничем не отличается от ресиверов других фирм.
То же самое можно сказать про изменение пароля в разделе "Родительский контроль". По опыту общения со многими абонентами знаю, что этой функцией пользуются немногие, а почти треть из тех, кто пользуется - свой пароль забывают. Поэтому для справки: на подавляющем большинстве ресиверов Topfield мастер-код 2606.
Установка языка меню, субтитров и аудиодорожек также ничего экстраординарного в себе не несет.
Все понятно и установках аудио/видео. Поддерживается три режима Тип ТВ: PAL, NTSC и мультисистемный. Предусмотрена поддержка четырех режимов подключения видео: RGB, S-video, CVBS и YUV. Разъема S-video на задней панели ресивера нет, равно как и тюльпанов для подключения по компонентному входу. Замечу что у некоторых моделей ресиверов Topfield компонент был заведен через скарт. Проверить, есть ли эта опция в этом ресивере, не представилось возможным из-за отсутствия под рукой нужного кабеля. Формат экрана имеет три значения: 4:3, 16:9 и 16:9 Letter box. Звук можно настроить в четырех режимах: стерео, моно, левый и правый.
Таймер - всегда был очень интересной функцией. В ресиверах этой марки он работал достаточно хорошо. Но вот отсутствие в ресивере функции записи делает таймер в этой модели каким-то урезанным.
Вот так выглядит меню настройки таймера. Очень плохо, что данное меню не вызывается отдельной кнопкой на пульте. Забегая вперед, скажу, что на пульте ДУ есть незадействованные кнопки. Поэтому можно ведь было и таймер к одной из них подцепить.
Раздел меню "Редактор каналов". У ресиверов Topfield это достаточно понятный и неплохо проработанный по смыслу раздел.
Для наглядности зайдем в раздел "Организация каналов". Все доступные функции можно увидеть на фотографии с левой стороны экрана.
Сначала Вы с помощью курсора выбираете нужную операцию. Для наглядности удалим один канал. Затем нажимаете красную кнопку и с помощью курсора находите нужный канал, с которым будете производить действия, нажимаете ОК. Так можно пометить сразу несколько каналов. При нажатии на кнопку Exit на пульте дистанционного управления появится запрос на подтверждение выполняемого действия. Выбрав "Да", каналы в нашем случае удалятся.
Теперь заглянем в информационные разделы меню. Первым нас конечно будет интересовать "Статус приемника".
Однако информация здесь довольно скудная. Версия загрузчика, версия устройства и версия программного обеспечения - это конечно важно, но почему то еще бы не знать дату написания этой версии ПО. Раньше в Топфилдах это было.
Гораздо больше информации в разделе "Информация CA". Здесь уже информации гораздо больше. Однако часть ее по прежнему считаю лишней для глаз простого абонента. Зато разделы "Почта" и "Объявления" вполне могли бы вызываться отдельными кнопками на пульте ДУ. Тем более незадействованных кнопок там несколько.
Зайдем в подраздел "Статус смарт-карты". Сразу обращаем внимание, что фон меню поменялся на темно-серый. Да и названия некоторых параметров видны не полностью. Надпись, что карта вставлена воспроизводится на английском языке. Такое чувство, что этот раздел программисты дописывали впопыхах и не учли некоторые нюансы. Что касается самой информации о карте, то она достаточно понятна.
Подраздел "Статус службы Softcell" подробно описывать не буду. В нем ничего нового нет. Кому интересно, могут освежить в памяти в описании первого ресивера для Континент ТВ.
В принципе ничего нового нет и в разделе "Статус загрузчика". Улыбнула надпись "Служба погрузчика" напротив Irdeto Access. Зачем в этом разделе дублируются вывод версии ПО и версии Boot ресивера непонятно. В то же время этот раздел важен, поскольку именно в нем выводится серийный номер ресивера и номер процессора, которые нужны для сопряжения ресивера с картой доступа в биллинговой системе оператора.
Ну и последний информационный раздел - "Компоненты". Масса информации. Вся на английском языке. Производитель! Спрячь ее куда-нибудь от обычного пользователя. Неужели нельзя ее вызывать нажатием комбинации кнопок на пульте? Чем меньше абонент видит ненужной информации в ресивере, тем спокойнее жить установщику.
1.5 Пульт дистанционного управления.
Пульт дистанционного управлени достаточно важная составляющая практически любого современного радиоустройства. От удобства обращения с ним зависит полнота восприятия устройства, которым пульт управляет. Поскольку с ресиверами Topfield. как я уже упоминал, меня соединяет достаточно долгое знакомство, то станет понятно, что с самим пультом от этого ресивера я "на ты". Большую часть кнопок могу легко нажимать интуитивно. Тем более от модели TF4100 до этого ресивера пульт дошел с минимальными изменениями. Забегая вперед, скажу, что все пульты моделей эконом-класса (TF4000Fi, TF4100F, TF6000F, TF6400IR и этого ресивера) взаимозаменяемы. Подавляющее большинство команд у них одинаковы. Единственный минус - невысокая надежность этих пультов. Однако дети Мао Дзедуна давно наладили выпуск аналогов и, во всяком случае у нас, проблем с поставками таких пультов нет.
Попробую взглянуть на "лентяйку" с позиции новичка. Эргономично пульт сделан достаточно удобно, по весу мал. Цвет корпуса выбран в тон корпусу ресивера - черный. Это правильный выбор: делать корпус пульта из черной пластмассы. Раньше корейцы лили их из пластика непонятного цвета и потом красили в серебристый цвет. Уже через полгода эксплуатации краска на таких пультах начинала облазить и "лентяйка" имела весьма неприглядный вид. Однако кнопки, если успели заметить, на пульте мелкие с очень плохо читаемыми надписями. Даже мне, как человеку с пока еще нормальным зрением, вчитываться в маркировку кнопок очень неудобно. И, как я уже упоминал выше, на пульте есть несколько совершенно незадействованных кнопок, хотя есть часть функций, которыми они могли бы управлять. Зато продублированны кнопки листания каналов и регулировки звука. Впечатлила дальность работы пульта. Расстояние в 5,5 метров он пробивает в две стороны с отражением от стены настолько уверенно, что даже я удивился сам. И угол "обстрела" тоже хорош.
О всех кнопках на пульте рассказывать не вижу смысла. А о некоторых стоит рассказать. Кнопка "i". Она же "Info". При первом нажатии выводит информацию, которую мы уже рассматривали выше.
А при втором нажатии выводит информацию о текущей передаче.
Очень востребованная кнопка на пульте - "EPG", более понятная как программа передач. Подсказки по управлению этим режимом при просмотре программы можно увидеть внизу экрана. Так выглядит режим просмотра программы передач по одному каналу. В этом режиме можно нажатием кнопки "ОК" на нужной передаче занести ее в таймер.
А так выглядит экран "EPG" при просмотре программы сразу по нескольким каналам. Переход в этот режим и обратно осуществляется с помощью красной кнопки.
При нажатии кнопки "ОК" на экран телевизора выводится список программ. Курсором можно перебирать программы. Нажимая кнопки "Вверх/Вниз" программы перебираются по одной, а при нажатии кнопок "Вправо/Влево" постранично. Нажатие на зеленую кнопку позволяет отсортировать каналы по алфавиту.
Нажатие на синюю кнопку пульта вызовет подменю опций редактирования списка каналов. Здесь же можно задать сортировку каналов по спутникам, по алфавиту, по признаку кодированности.

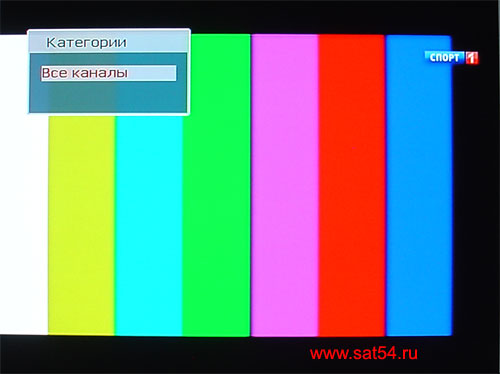

Кнопка "FAV" вызывает фаворитные списки. Поскольку у меня их не создано, то выводится токо опция "Все каналы".
Кнопка с символом динамика позволяет настроить звуковые дорожки.
Есть на пульте и вредная кнопка, которую я бы убрал. На моей памяти уже было несколько случаев обращений в сервис в основном от пенсионеров. Причем ресиверы были совершенно другие, но также имеющую подобную функцию на пульте. Нажатие этой кнопки меняет настройки стандарта видео. Теперь обладатель старого ЭЛТ телевизора, не поддерживающего стандарт NTSC, случайно нажав среднюю кнопку в нижнем ряду пульта получит абсолютно черный экран. Хорошо если он внимательно читал инструкцию по эксплуатации и сможет самостоятельно нажать эту кнопочку еще раз. А что же делать тем, у кого прогрессирующая боязнь техники. Они же после этого вообще будут бояться пульт в руки брать!
1.6 Впечатления о работе тюнера.
Описание ресивера будет неполным если мы не проанализируем работу тюнера ресивера. Именно эта составная часть приемника позволяет в большей мере судить о качестве цифрового ресивера в целом. Могу заявить со всей ответственностью, что в ресиверах Topfield всегда применялись тюнеры с очень хорошей чувствительностью и надежностью. По тюнерам если и былиporn mobile online обращения к нам в сервис, то они были настолько редкими, что я о них даже и не помню. А в этом ресивере олень стоит вот такой: DNBU08311. Производитель Samsung. Используемый чипсет STV6110A.
За все время тестирования (а это почти месяц) к тюнеру данного аппарата у меня нареканий не было вообще. Короткое замыкание по антенному входу ресивер перенес безболезненно Слабые транспондеры на том же Ямале в С-диапазоне ресивер принимал легко. Даже в сильный снегопад с ресивера Golden Interstar GI-S780CRCI, который живет у меня на кухне, изображение начинало квадратить раньше, чем на этом ресивере.
Что смутило. При попытке поискать больше информации в интернете об этом тюнере нашел предложение от одной из китайских фирм. Только предлагала она естественно уже Fully Replace (точную копию) этого тюнера. Зная страсть восточного люда к максимальному удешевлению своей продукции как бы скоро мы не увидели в этих ресиверах тюнеры от Serit.
1.7 Играть в игры или записывать программы?
Анализируя работу этого ресивера хочу затронуть тему лишнего в ресиверах. Именно в этой модели, как никогда, она показалась мне настолько заметной, что пропустить ее было нельзя. Я специально выше не стал рассказывать о двух разделах меню, которые считаю не просто лишними, а даже портящими конечный продукт, которым должен быть операторский ресивер. Ладно, я еще терплю про наличие календаря в ресивере.
Но молчать про шесть игрушек в памяти ресивера не могу! Конечно может кому и удобно держать под рукой игровую приставку в виде ресивера, но только не мне. В наш век тотального распространения компьютеров игровая индустрия продвинулась настолько далеко, что нормальные игры есть в любом сотовом телефоне. А называть исконно русскую игру Тетрис кирпичиками - это вообще ни в какие рамки не лезет!
Загонять в память ресивера игры с графикой времен Спектрумов - это ошибка. Посмотрите какая убогость картинки! Этим не удивишь ребенка даже в далеких деревнях. На своей 50-ти дюймовой плазме я с трудом смог сделать только фотографии и сразу эту игру закрыл и не включу ее больше никогда! К чему это я все написал? Сами понимаете, что наличие шести игр в памяти ресивера соответствующим образом отразилось на наличии других функций. Однозначно, что и запись видео, и просмотр слайдов и проигрывание MP3 файлов мы не увидели именно из-за нехватки памяти. Печально это.
1.8 Как подружить ресивер с холодильником.
Спросите меня зачем такая постановка вопроса. Зачем их дружить? А как выясняется, то что корейцам по душе, русским может быть совсем не так. И затолкал я на сутки ресивер в морозилку.
Раньше я так с техникой не обращался. А тут вдруг решил. С чего бы это? - спросит заинтересованный читатель. А все началось еще в январе 2008 года. Кто помнит тогда в Сибири стояли жуткие морозы, а поскольку у нас расстояния между городами несколько больше, чем в западной части России, то и грузы ходят по нескольку дней. Это раньше я считал, что ресиверы не требуют соблюдения температурного режима. Однако как выяснилось, что ресиверы Topfield TF6400IR холода совсем не переносят. В связи с тем, что на подавляющем большинстве складов транспортных компаний отопления нет, ресиверам приходилось достаточно долгое время лежать на морозе. Это приводило к тому, что электролиты в блоках питания ресиверов раздувались от холодной температуры и при первом же включении смачно шипели внутри корпуса. Как утверждал потом производитель, это их подвел новый поставщик комплектующих из страны с миллиардным населением. Вот для проверки этого я и решил поморозить приемник выпуска 2010 года. К моей радости данный экземпляр это испытание выдержал с честью. Суточное пребывание в морозильной камере при минус 18 градусов никоим образом не отразилось на его работоспособности. Будем надеятся что корейские менеджеры по закупкам учли свои ошибки и больше таких историй мы не узнаем.
1.9 Итоги.
Ну вот и пришел конец очередному тесту. Пора обобщить. То ли слишком быстро пошел прогресс в обновлении моделей ресиверов, то ли я стал слишком привередливым. Но в оценках этой модели у меня нет однозначности. С одной стороны очевидные плюсы: отличный корпус, великолепный тюнер, отлаженная работа споворотными устройствами и DiSeqC-переключателями, быстрое переключение каналов, полное отсутствие зависаний. С другой, то что можно занести в пассив: устаревшее меню, плохая графика игр, отсутствие USB выхода и функций, связанных с его работой. Несколько раз при включении столкнулся с надписью: "В настоящее время услуга скрэмблирована". Хотя период между выключением в включением ресивера составлял всего несколько часов. Исправлялось переключением с канала на канал. В общем только четверка. Coship мне показался собраннее в целом, ходя по родословной Topfield поэлитарнее будет.
Пора, пора все-таки переходить на HD-ресиверы, тем более цена на них уже стала ниже пяти тысяч. Хотя и у ресиверов CSD-03/IR будет достаточно долгий период продаж, так как далеко не всем нужны HD каналы.
P.S. А ко мне уже приехал четвертый по счету и второй HD ресивер для Континент ТВ. Так что новый обзор не за горами.
- Вернуться к оглавлению статьи: РЕСИВЕРЫ ДЛЯ КОНТИНЕНТ ТВ. ОБЗОР МОДЕЛЕЙ.
- Все отзывы и замечания по данной статье, а также вопросы по ресиверам для Континент ТВ прошу оставлять в форуме.
Ресивер морозил Alex313
ноябрь 2010 г.
